آلة وضع العلامات على الوجهين الأوتوماتيكية

المُقدّمة

آلة لصق العلامات المزدوجة مناسبة على نطاق واسع للأغذية ومستحضرات التجميل والأدوية ومبيدات الآفات وغيرها من الصناعات. إنه وضع علامات على جانب واحد ومزدوج للزجاجة المسطحة والمربعة والمستديرة. التحكم الآلي عن طريق الكمبيوتر (PLC) سهل التشغيل. يمكنه تغيير المواصفات بسهولة. إنها تعتمد محرك سيرفو ، وتحقق التحكم في الحلقة المغلقة بمعدل عطل منخفض. كفاءة عالية. السرعة.

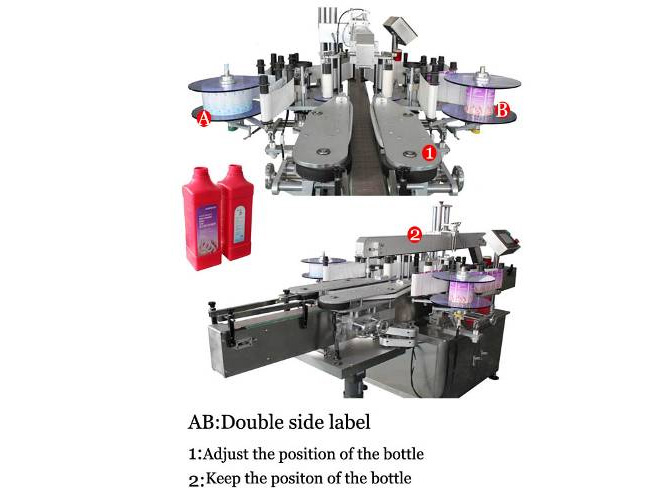

آلة الملصقات الأمامية والخلفية عالية السرعة VK-DSL قابلة للتطبيق على الملصقات المسطحة أو المربعة أو حاوية أخرى مع وضع العلامات الأمامية والخلفية ، ويمكنها تسمية ملصقين على السطح الأمامي والخلفي في نفس الوقت ؛ في حالة إضافة جهاز زجاجة دائرية ، يمكنه أيضًا تسمية الزجاجات المستديرة بعلامة أو اثنتين. إذا تمت إضافة رأس ملصق علوي ، فيمكنه أيضًا تسمية ملصق أعلى الزجاجات والصناديق والأغطية وما إلى ذلك.

الموديل: VK-DSL

الوصفقائمة عنصرالمزاياصور مفصلةفيديو العملتواصل معناالمنتجات ذات الصلة

ينطبق على الزجاجات المسطحة والزجاجات المستديرة والزجاجات المربعة على جانب واحد والجانبين ، مثل زجاجات الشامبو المسطحة وزجاجات زيت التشحيم المسطحة وزجاجات غسول اليد المضادة للبكتيريا وما إلى ذلك. يمكن أن يؤدي وجود رأسين وتمييز الجانبين في وقت واحد إلى تحسين الإنتاجية. تستخدم آلة الوسم هذه على نطاق واسع في الصناعات الكيميائية ومستحضرات التجميل والبتروكيماويات والأدوية وغيرها من الصناعات اليومية.

تتكيف مع جهاز التحكم Mitsubishi PLC أو مستشعرات Omron و LEUZE أو محرك Mitsubishi Servo أو محرك دلتا سيرفو. إنه سهل التحكم والتشغيل ، يعمل بثبات وسرعة ودقة عالية. تحذير أوتوماتيكي من الفشل ، لا زجاجة لا ملصق.

النموذج / المعلمات التقنية	VK-DSL
سرعة الوسم (قطعة / دقيقة)	120-200 (تتعلق بحجم المادة والملصق)
دقة الوسم (مم)	± 1.0 مم (لا يتم احتساب أحجام المواد والملصقات)
حجم الملصق (مم)	(L) 10-300 مم (ح) 10-250 مم
حجم المواد (مم)	Φ20-φ120mm (H) 40-400mm
القطر الداخلي للفة (مم)	φ76mm
القطر الخارجي للفة (مم)	ماكس ： Φ320mm
حجم الجهاز (مم)	(L) 2800 * (W) 1400 * (H) 1400 (مم)
مزود الطاقة	AC220V50Hz / 60Hz1500W (يمكن تخصيصها)

رسم

رسم آلي على الوجهين وسم الآلة

نطاق التطبيق

(1) الملصقات القابلة للتطبيق: الملصق ، الفيلم غير القابل للتجفيف ، رمز الإشراف الإلكتروني ، الرمز الشريطي ، إلخ.
(2) المنتجات القابلة للتطبيق: المنتجات التي تحمل ملصقات يجب لصقها على المستوى الجانبي والسطح الراديان الجانبي الكبير والسطح المحيطي.
(3) صناعة التطبيقات: تستخدم على نطاق واسع في مستحضرات التجميل والإلكترونيات والأدوية والأجهزة والبلاستيك وغيرها من الصناعات.

العمل:

التنسيب اليدوي للمنتجات الملصقة (على الإنترنت أو القرص الدوار لمعالجة الزجاجات) >> فصل وتصحيح تلقائي للمنتجات ونقلها >> اختبار المنتج >> توسيم المنتجات >> مجموعة من المنتجات المصنفة (تدخل في العملية التالية) >> سحب المنتجات.

مبدأ العمل

بعد دخول الزجاجات إلى الحزام الناقل لآلة الوسم ، يتم تغذية الزجاجات إلى آلة الوسم بسرعة ثابتة. يفصل جهاز التثبيت الميكانيكي الأشياء الملصقة بمسافة ثابتة ويدفع الأشياء الملصقة على طول اتجاه الحزام الناقل. بعد النظام الميكانيكي (عجلة القيادة ، عجلة الملصقات والبكرة) ، تسحب عجلة القيادة حزام الملصق بشكل متقطع للتحرك ، ويتم سحب الملصق من البكرة ولصقه على الكائن المراد لصقه من خلال جهاز الملصقات.

وظائف ومكونات اختيارية:

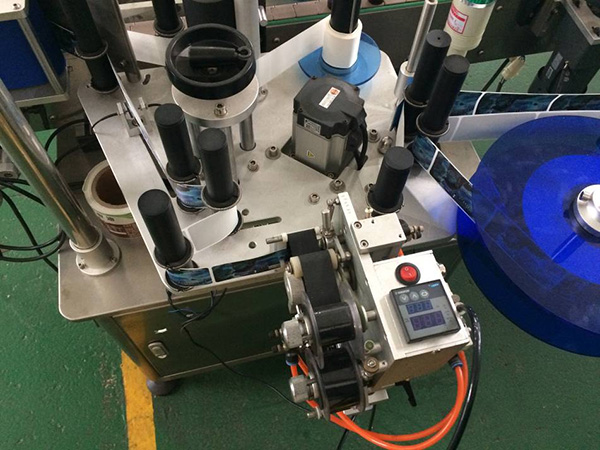

1. طابعة الكود: يمكن للطابعة الساخنة طباعة تاريخ الإنتاج ، وتاريخ انتهاء الصلاحية ، ورقم الدُفعة ، إلخ. تتم مزامنة العلامات والتسميات لتحسين كفاءة الإنتاج.

2. طابعة نفث الحبر: يمكنها أن تتطابق مع الطابعة النافثة للحبر السائدة في السوق ، رمز الرش في الموضع المحدد من الملصق ، وتتحد بشكل مثالي مع آلة الوسم.

3. مستشعر عام: المستشعر العادي لا يمكنه الكشف عن ملصق شفاف ، لذلك يجب استخدامه مع عين كهربائية خاصة مستوردة من ألمانيا.

4. القارئ: قراءة الرمز ثنائي الأبعاد ، الرمز الشريطي وغيرها من المعلومات ، من السهل إنشاء قاعدة بيانات المنتج لتتبع المنتج.

رقم سري	اسم	البند	العلامة تجارية	بلد المنشأ
1	HMI	1	سيمنز	ألمانيا
2	المجلس التشريعي الفلسطيني	1	سيمنز	ألمانيا
3	محرك الملصقات	1	باناسونيك	اليابان
4	وسم سائق المحرك	1	باناسونيك	اليابان
5	نقل المحرك	1	جيانمينغ	شنغهاي الصين
6	محول تردد المحرك الناقل	1	سيمنز	ألمانيا
7	محرك تقسيم الزجاجة	1	JSCC	ألمانيا
8	تحكم محرك تقسيم الزجاجة	1	JSCC	ألمانيا
9	محرك التسمية	1	JSCC	ألمانيا
10	وحدة تحكم المحرك التسمية	1	JSCC	ألمانيا
11	جهاز كهربائي منخفض الجهد	1	شنايدر	فرنسا
12	مستشعر التسمية	1	OMRON	اليابان
13	مستشعر الملصقات	1	OMRON	اليابان
14	حزام مسنن متزامن	1	باندو	اليابان
15	مكونات تعمل بالهواء المضغوط	1	ايرتك	تايوان ، الصين
16	حزام النقل	1	ليلاي	شنغهاي الصين
17	هيكل	1		شنغهاي الصين
18	نظام التكامل	1		شنغهاي الصين

1. الضبط بسيط ، ويتم تكوين الاتجاهات الأمامية والخلفية ، اليسرى واليمنى ، لأعلى ولأسفل ، زاوية ميل الطائرة ومقاعد تعديل زاوية ميل المستوى العمودي. لا توجد زاوية ميتة لتبديل شكل الزجاجة المختلفة ، والتي تلبي متطلبات إنتاج GMP ؛

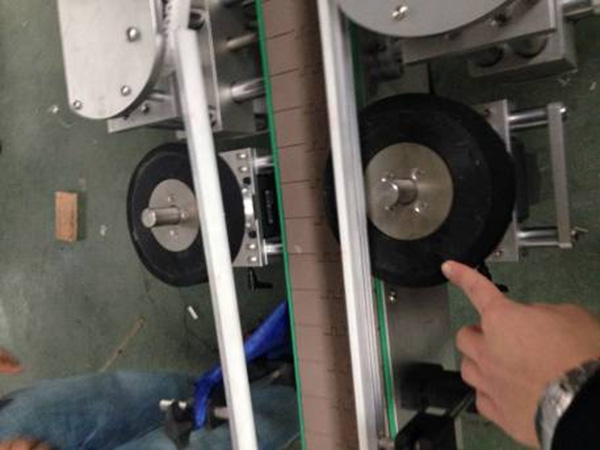

2. فصل الزجاجة التلقائي ، والقضاء بشكل فعال على فصل الزجاجة الناجم عن خطأ الزجاجة وتحسين الاستقرار ؛

3. لديها وظيفة إيقاف التشغيل التلقائي ، وظيفة عد الإنتاج ، وظيفة توفير الطاقة (عندما لا يكون هناك إنتاج خلال الوقت المحدد ، سوف تتحول المعدات تلقائيًا إلى حالة الاستعداد لتوفير الطاقة) ، وظيفة فورية لإعداد رقم الإنتاج ، وظيفة حماية إعداد المعلمة (ينقسم إعداد المعلمات إلى إدارة السلطة) ، وهو مناسب لإدارة الإنتاج ؛

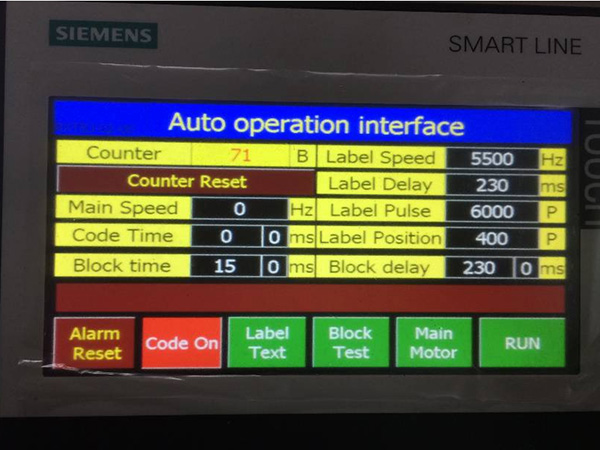

4. وظيفة قوية ، والتحكم في شاشة اللمس الملونة ، وواجهة تشغيل اختيارية باللغتين الصينية والإنجليزية ، ووظيفة ذاكرة بيانات قوية وسهلة الاستخدام ، ويمكن تخزين 50 مجموعة من معلمات وضع العلامات ، مع وظيفة عد الإنتاج ، ووظيفة توفير الطاقة ، ووظيفة إعداد رقم الإنتاج الفوري ، والمعلمة إعداد وظيفة الحماية ، وإدارة الإنتاج المريحة ، ومفتاح وضع العلامات على المنتجات المختلفة يمكن تحقيقه بمفتاح واحد ، دون تصحيح الأخطاء المتكرر ، وموجه الخطأ الجيد البسيط والسريع ووظيفة المساعدة ؛

6. ارتفاع الاستقرار. تم اعتماد علامة الخط الأول المستوردة لمعيار القياس ومستشعر القياس ، مع حساسية عالية للكشف وأداء مستقر ومتانة ؛ يعتمد الإطار المستقر والدائم والأجزاء المختلفة على تصميم معياري معياري مع قابلية كاملة للتبادل والتشغيل على مدار 24 ساعة لضمان السلامة والاستقرار.

7. إنه آمن وصحي. العلبة مصنوعة من الفولاذ المقاوم للصدأ SUS304 وسبائك الألومنيوم T6. لن تصدأ أبدًا وتفي بمعايير التصنيع الممتازة لـ GMP ؛
